工业水冷却机
工业水冷却机

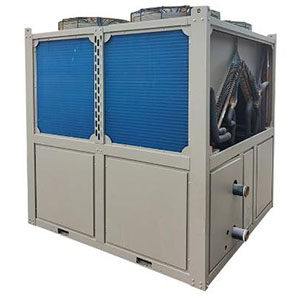

5HP风冷式冷水机 15HP风冷式冷水机 30HP风冷式冷水
- 使用冷却范围
- 各类机床高速主轴
- CNC线切割机
- 激光加工设备
- 焊接机
(二)工作原理
1.冷凝器 2.冷却风机 3.角阀门 4.干燥过滤器 5.膨胀阀 6.自动补水喉 7.排污口 8.高压控制器 9.低压控制器 10. 压缩机 11.蒸发器 12.旁通阀（调节阀）13.泵蒲 14冷水回水 15.冷水出水
如上图蒸发器浸入水中,低温低压的制冷剂液体在蒸发器管内流动、管外与水接触,形成制冷剂间接吸收水的热量,便得制冷剂气化、由液态转化为气态，通过压缩机的吸气,把制冷剂吸入到压缩压缩成
高温高压的气态制冷剂排出,在通过冷凝器后,由于风机的作用，空气的风迅速冷却冷凝器管内的制冷剂,制冷剂由气态变成液态,变成高温离压的液体排出,在经过节流装置后，变成低压、低温的液体制冷剂进器，由此进行一个循环。通过一系列的循环制冷，循环水泵把冷却的水直接输送到使用设备降温后回到蒸发器水箱，如此反复循环。
（三）规格及参数
|
风冷式冷水机技术参数表 |
||||||||||||||||||
|
项目 |
型号 |
JW-01 |
JW-02 |
JW-03 |
JW-05 |
JW-06 |
JW-08 |
JW-10 |
JW-12 |
JW-15 |
JW-20 |
JW-25 |
JW-30 |
|||||
|
标准 制冷量 |
Kcal |
2580 |
5160 |
7740 |
12900 |
15480 |
20640 |
25800 |
30960 |
38700 |
51600 |
64500 |
77400 |
|||||
|
KW |
3 |
6 |
9 |
15 |
18 |
24 |
30 |
36 |
45 |
60 |
75 |
90 |
||||||
|
输入 总功率 |
KW |
1.25 |
2 |
2.88 |
4.48 |
5.23 |
7.25 |
8.75 |
10.25 |
13.95 |
18.06 |
22.55 |
27.04 |
|||||
|
电源 |
1PH/220V/50Hz |
3PH/380V/50Hz |
||||||||||||||||
|
制冷剂 |
类型 |
R22/R407C/R404A/R410A/R134A |
||||||||||||||||
|
控制 方式 |
毛细管 |
外平衡式热力膨胀阀 |
||||||||||||||||
|
压缩机 |
类型 |
转子式 |
全封闭涡旋式 |
|||||||||||||||
|
功率（W） |
0.75 |
1.5 |
2.25 |
3.75 |
4.5 |
6 |
7.5 |
9 |
11.25 |
15 |
18.75 |
22.5 |
||||||
|
风机 |
功率（W） |
0.13 |
0.13 |
0.13*2 |
0.18*2 |
0.18*2 |
0.25*2 |
0.25*2 |
0.25*2 |
0.6*2 |
0.78*2 |
0.8*2 |
0.78*3 |
|||||
|
风量(m3/h) |
2450 |
2450 |
4940 |
7840 |
7840 |
10830 |
10830 |
10830 |
17840 |
22000 |
24840 |
33000 |
||||||
|
冷凝器 |
类型 |
高效紫铜管套铝箔翅片式+低噪音风机 |
||||||||||||||||
|
冷却风量(m3/h) |
1000 |
2000 |
3000 |
5000 |
6000 |
8000 |
10000 |
12000 |
15000 |
20000 |
25000 |
30000 |
||||||
|
蒸发器 |
类型 |
水箱盘管式（壳管式） |
||||||||||||||||
|
冷冻水流量(m3/h) |
0.55 |
1.2 |
1.5 |
2.5 |
3.2 |
4.1 |
5.2 |
6 |
7.5 |
10 |
12.4 |
15.1 |
||||||
|
水压容量(L) |
35 |
35 |
60 |
60 |
60 |
140 |
140 |
140 |
200 |
220 |
220 |
315 |
||||||
|
进出水 管径 |
1" |
1" |
1" |
1" |
1.5" |
1.5" |
1.5" |
2" |
2" |
2" |
2.5" |
2.5" |
||||||
|
水泵 |
功率（W） |
0.37 |
0.37 |
0.37 |
0.37 |
0.75 |
0.75 |
0.75 |
1.5 |
1.5 |
1.5 |
2.2 |
2.2 |
|||||
|
扬程（m） |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
20 |
20 |
||||||
|
流量(m3/h) |
6 |
6 |
6 |
6 |
9 |
9 |
9 |
12 |
12 |
18 |
25 |
25 |
||||||
|
安全保护 |
压缩机过载保护、过流保护、高低压保护、超温保护、流量保护、相序/缺相保护、排气过热保护 |
|||||||||||||||||
|
机械尺寸 |
长L(mm) |
910 |
910 |
1190 |
1310 |
1310 |
1610 |
1610 |
1610 |
1760 |
1910 |
2360 |
2660 |
|||||
|
宽W(mm) |
550 |
550 |
530 |
630 |
630 |
735 |
735 |
735 |
850 |
850 |
850 |
930 |
||||||
|
高H(mm) |
850 |
850 |
1230 |
1230 |
1230 |
1390 |
1390 |
1390 |
1490 |
1740 |
1900 |
1890 |
||||||
|
机械重量t |
Kg |
82.5 |
90.5 |
147 |
174.5 |
180 |
281.5 |
303.5 |
326 |
418 |
485 |
579.5 |
815.5 |
|||||
（四）型号说明
（五）选型指南
1、高速电主轴用精密水冷却机
（1）水温：主轴水温应控制在25℃左右；
（2）水压：主轴冷却需要的供水水压在0.2MPa左右；
（3）电主轴发热功率的计算：
P热=P电机xη
P热 主轴发热量KW
P电机 主轴电机发热量KW
η-主轴热损失率
对于高速电主轴一般其热损失率约为n=30%;
示例：某机床高速主轴电机的功率为10KW，试计算机床主轴的发热量？
P
查上表规格与参数，选择LW-01款即可满足需求
2、带工作水箱的精密水冷却机
根据工作水箱的水温上升温度来计算发热功率：
P热---发热功率KW
定压比热容KJ／Kg．℃水的定压比热容4.186KJ／Kg．℃
m-水箱总水量 ΔT---单位时间的温升
t---时间s
示例：1台激光切割机工作水箱总水量400Kg，正常工作时40分钟将水温从25℃升到29℃，
试计算激光切割机的发热量？
正常取富裕系数1.1～1.3 1.1x2.79＝3.06KW
查上表规格与参数，选择JW-01款即可满足需求
(六)使用注意事项
1、连接的电源制式应与产品铭牌相符;
2、总电源必须匹配相应的断路器;水管耐压必须>0,8MPa;
3、水管管径及长度必须与使用说明书相符:
4、管路设计和连接时,尽可能减少管路压力损失。如减少弯头和阀件等。
5、试机前,对照使用说明书认真检查机床与冷却机连接水管路和电器接线的正确性。
说明;
1.适于环境温度范围：10℃-43℃；
2.可以定制分体型(低环境温度)或热回收型，请咨询制造商；
3.可定制精密性水温度±0.5℃。
